Un décolletage de qualité exige une grande attention aussi bien dans la fabrication que dans la finition.
Chacune de nos pièces est observée avec nos appareils de contrôle tels que projecteur de profil et loupe binoculaire PJ300 nous permettant de déceler la moindre imperfection.

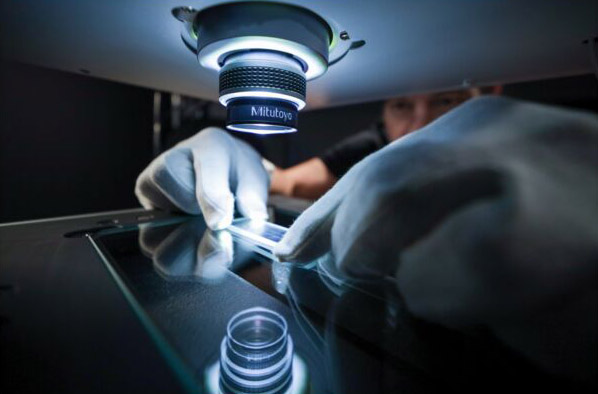

Le projecteur de profil MITUTOYO, est conçu pour les mesures précises de pièces de taille moyenne.
Avec son système optique vertical et son écran rotatif de 315 mm, il offre une lisibilité optimale et une facilité d'utilisation exceptionnelle. Parfait pour l'industrie, ce projecteur présente des fonctionnalités avancées telles qu'une sortie de données en RS-232 C et un affichage numérique.
1. Robustesse et Fiabilité: Le projecteur de profil MA-Technologies est construit pour répondre aux exigences des environnements industriels. Grâce à sa conception robuste, il assure une longue durée de vie, rendant vos investissements plus rentables.
2. Précision exceptionnelle: Doté d'une résolution de 0,001 mm, cet équipement garantit des mesures précises et cohérentes, indispensables pour des contrôles qualité rigoureux.
3. Performance améliorée avec un écran rotatif à 360°: L'écran rotatif de 315 mm facilite l'analyse visuelle des profils, offrant une polyvalence accrue pour les utilisateurs professionnels exigeants.
4. Confort d'utilisation: Avec un compteur numérique et une table à mouvement croisé, le projecteur MITUTOYO assure une manipulation intuitive, permettant aux opérateurs de maintenir un haut niveau d'efficacité sans courbe d'apprentissage complexe.
Le projecteur de profil MITUTOYO répond parfaitement aux besoins des milieux industriels. France Décolletage Numérique a choisi ce type projecteur afin de répondre à la nécessité de précision.
Projecteur vertical à image redressée (Ø 306 mm)
- Le PJ300 dispose d'un système de débrayage unique : le corps de l'appareil monte pour faire la mise au point, alors que la table reste fixe. Cet avantage permet à la table de supporter des pièces jusqu'à 20 kilos, suivant les modèles
- Image redressée pour une plus grande facilité d'utilisation
- Le PJ300 est particulièrement adapté aux contrôles nécessitant une précision élevée
Source : https://shop.mitutoyo.fr/
Le Mitutoyo PJ-300 est un projecteur de profil (comparateur optique) de référence pour le contrôle dimensionnel de pièces de précision en atelier de décolletage, horlogerie, électronique et mécanique générale.
Caractéristiques techniques
| Spécification | Valeur |
|---|---|
| Diamètre d'écran | 300 mm (effectif : ø353 mm) |
| Matériau écran | Verre dépoli fin |
| Rotation écran | ±360° (affichage jusqu'à ±370°) |
| Résolution angulaire | 1° ou 0,01° (commutable) |
| Grossissement standard | 10× (fourni) |
| Grossissements optionnels | 20×, 50×, 100× |
| Précision de grossissement | ±0,1 % (contour), ±0,15 % (surface) |
| Course table XY | 100 × 50 mm |
| Dimensions table | 154 × 96 mm |
| Éclairage contour | Halogène 24 V / 150 W, télécentrique |
| Éclairage surface | Halogène parabolique 24 V / 200 W, double fibre optique |
| Alimentation | 100-240 V AC, 50/60 Hz |
| Consommation | ≈ 410 W |
| Dimensions (L × l × H) | 600 × 700 × 1 070 mm |
| Poids | 80-100 kg selon version |
Fonctionnalités principales
- Image redressée — L'image projetée est droite verticalement, facilitant la comparaison avec les gabarits.
- Compteur numérique angulaire — Mode ABS/INC, remise à zéro instantanée.
- Éclairage double — Contour (télécentrique) pour les profils, surface pour les détails de texture.
- Filtre anti-chaleur — Protection de la pièce et de l'opérateur.
- Commande de luminosité — 2 niveaux (High/Low).
- Compatible QM-Data200 / KA-212 — Afficheurs XY optionnels pour lecture numérique des déplacements.
Applications en décolletage
Le PJ-300 est largement utilisé pour le contrôle de pièces issues du décolletage numérique :
| Application | Exemples de contrôle |
|---|---|
| Profils de filetage | Angle de flanc, pas, profondeur |
| Rayons et congés | Vérification par superposition de gabarit |
| Chanfreins et arêtes | Contrôle géométrique |
| Pièces miniatures | Composants horlogers, connecteurs |
| Outils coupants | Géométrie de fraises, forets, tarauds |
Avantages
| Atout | Détail |
|---|---|
| Précision optique | ±0,1 % de grossissement, idéal pour les tolérances serrées |
| Polyvalence | Contrôle de profils, filetages, rayons, surfaces |
| Facilité d'utilisation | Image redressée, compteur numérique, réglages intuitifs |
| Robustesse | Construction Mitutoyo, fiabilité industrielle |
| Évolutivité | Lentilles interchangeables (10× à 100×), afficheurs optionnels |
| Valeur de revente | Machines d'occasion recherchées |
Inconvénients
| Limite | Détail |
|---|---|
| Encombrement | Machine volumineuse (≈ 100 kg), nécessite un espace dédié |
| Coût neuf | Investissement significatif pour un atelier de petite taille |
| Compteurs XY non inclus | QM-Data200 ou KA-212 à acheter séparément |
| Lampes halogènes | Durée de vie ≈ 50 h, remplacement régulier |
| Formation requise | Interprétation des profils et utilisation des gabarits |
Accessoires et options
| Accessoire | Fonction |
|---|---|
| Lentilles 20×, 50×, 100× | Grossissement adapté aux pièces fines |
| QM-Data200 / KA-212 | Afficheur numérique XY |
| Gabarits de profil | Superposition pour contrôle de filetages, rayons |
| Filtres couleur | Amélioration du contraste sur certains matériaux |
| Lampes de rechange | Halogène 24 V / 150 W (réf. 512305) |
Le Mitutoyo PJ-300 reste une référence pour le contrôle de profils en décolletage numérique. Sa précision optique, sa robustesse et sa polyvalence en font un équipement incontournable pour les ateliers exigeants.
